Kabelidentifiering Jupiter E Nyhet!

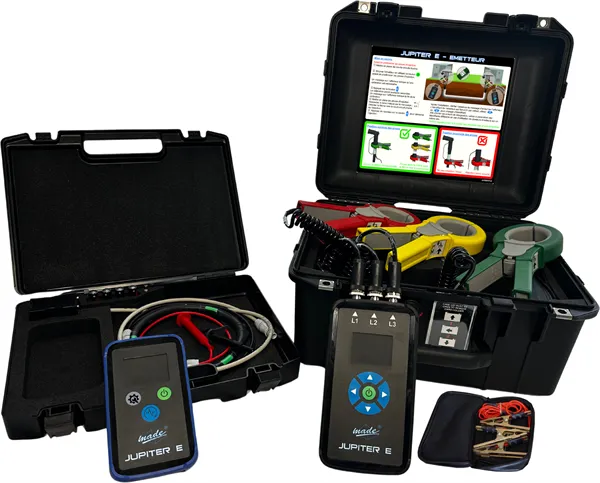

Nya Jupiter E är ett multifunktionellt instrument och säkerhetsutrustning, avsett för att underlätta arbete med att koppla och byta ut kablar på ett säkert sätt. JUPITER används på icke spänningssatt låg- eller högspänningskabel och identifierar i förväg vilken kabel arbetet ska utföras på samt identifierar även faser i kabeln på ett snabbt och mycket tillförlitligt sätt. Allt sker på en kabel som är kortsluten och jordad under hela arbetsmomentet, helt enligt ESA.

JUPITER E kan användas för att:

• Bekräfta kontinuitet och faser (L1 är kopplad till L1 i andra änden).

• På förhand identifiera kablar i ett dike.

• Kontinuitetstest (vilken ände av den nu avklippta kabeln som är kopplad till sändaren).

• Fasidentifiering i öppen ände på den avklippta kabeln i jordat och kortslutet läge.

Sändaren behöver ingen yttre strömkälla utan är batteridriven (Li-Ion) med upp till 8h drift. Den skickar tre olika strömsignaler (15A) som behövs för de olika funktionerna sekventiellt i kabeln via strömklämmorna. Kabeln kortsluts ibåda ändar med de medföljande klämmorna. Strömklämmorna appliceras runt faserna ovanför skärmning i den ena kabeländen. Mottagaren är bärbar med snabbkoppling för olika sensorer. Enheten känner själv av vilken sensor som kopplas in och ställer in sig automatiskt för det driftläge som sensorn är avsedd för.

Alla resultat visas klart och otvetydigt på den bärbara enheten och behöver inte tolkas av användaren.

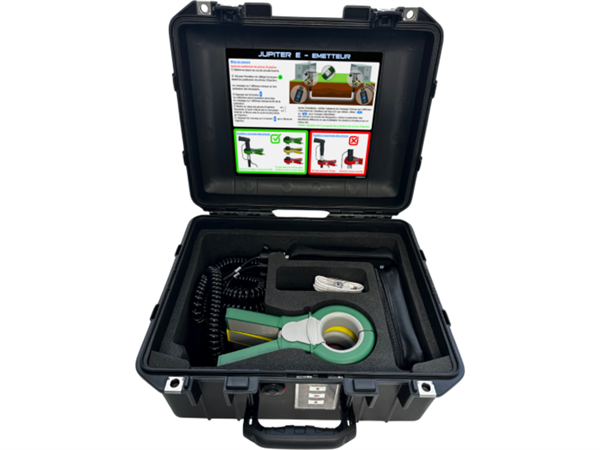

Tekniska data, sändare

Strömförsörjning: LiFe PO4 6.4 V - 1.5 Ah batteri. Kan också köras på 230V.

Max drifttid på batteri: 7h

Mått: 205x40x110 mm

IP-standard: IP 54

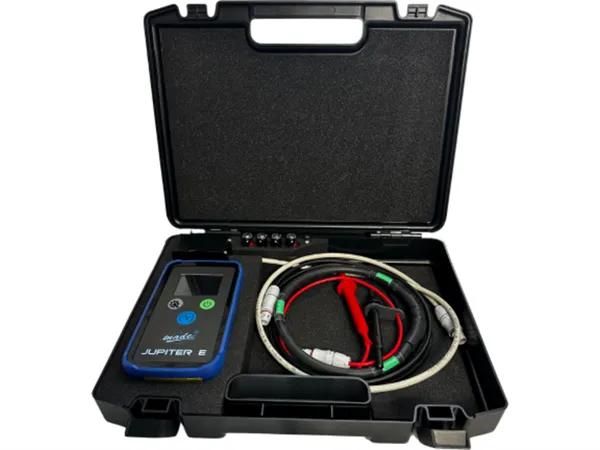

Tekniska data, mottagare

Strömförsörjning: 4 x AA 1,5 V alkaliska batterier. Livslängd: 2 000 mätningar.

Mått: 170x400x95 mm

IP-standard: IP 54

Vikt Sändare + mottagare: 8,7 kg

Material: ABS-väska
