Ventilavledare 12 och 24 kV med felindikator

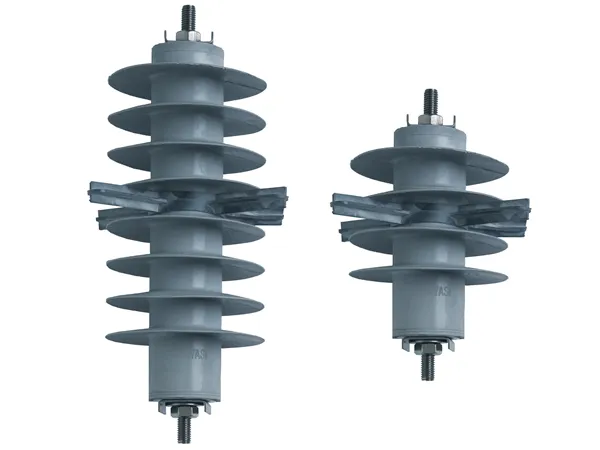

AZBD zinkoxidavledarna från Dervasil levereras med felindikator. I varje ände sitter det M12 rostfria pinnskruvar, brickor och muttrar. Silikonkroppen gjuts direkt på zinkoxidblocken vilket ger en tät och säker konstruktion.
Felindikatorn är ett silikonband som sitter runt avledarkroppen och syns på långt håll. Vid ett fel på minst 150A i 1s går bandet av och trillar ner.
Avsaknad av band indikerar att avledaren har havererat.
Datablad:
Ring för att beställa: 0340-20 33 00
Elektriska data Avledningsspänning (kV)
| benämning | spän- nings- klass uc(kv) | märk- spänning ur (kv) | 8/20 | 8/20 10ka | 8/20 20ka | 1/20 10ka | 30/60 125a | 30/60 500a |
|---|---|---|---|---|---|---|---|---|
| AZBD 091 | 8,4 | 9 | 24,5 | 26,4 | 28,6 | 29,8 | 19,5 | 20,7 |
| AZBD 151 | 12,7 | 15 | 36,9 | 39,8 | 43,1 | 44,9 | 29.5 | 31,2 |
| AZBD 181 | 15,3 | 18 | 48,9 | 52,8 | 47,3 | 59,4 | 39,1 | 41,4 |
| AZBD 271 | 22 | 27 | 66,5 | 71,8 | 77,8 | 80,9 | 53,1 | 56,3 |
Fysiska data
| benämning | höjd, mm | krypströms- sträcka, mm | Diameter krage, mm | vikt, kg |
|---|---|---|---|---|
| AZBD 091 | 174 | 450 | 127 | 1,5 |
| AZBD 151 | 193 | 675 | 127 | 1,8 |
| AZBD 181 | 211 | 694 | 127 | 2,1 |
| AZBD 271 | 265 | 886 | 127 | 2,7 |
| Artikelkod | e nummer | benämning |
|---|---|---|
| 88AZBD109M12 | E0634130 | AZBD 091 |
| 88AZBD115M12 | E0634093 | AZBD 151 |
| 88AZBD118M12 | E0634131 | AZBD 181 |
| 88AZBD127M12 | E0634094 | AZBD 271 |
Almänna data
| Avledarklass | DH |
| Linjeurladdningsklass | 1 |
| Nominell urladdningsström | 10kA |
| Hög strömstöt, 4/10µs | 100kA |
| UTOV/Uc 10s | 1,26 |
| Energiupptagningsförmåga | 1,8kJ/kV Uc |
| Max böjmoment | 350Nm |
| Max dragpåkänning | 10kN |
| Max vridmoment | 70Nm |
